太陽光発電所の盗難でお困りではありませんか?
![イメージ](https://www.gbp-global.com/ja/wp-content/uploads/2024/04/business_img01-e1716270890279.png)
・ 盗難されてやっとの思いで復旧しても、また盗難された
・盗難対策をしないと保険に加入できないと言われている
・盗難対策って言われているけど実際に何をすればいいの?
GBPのワンストップアルミ線適用ソリューションにお任せください!
アルミケーブル
![イメージ](https://www.gbp-global.com/ja/wp-content/uploads/2024/08/3b537181987065afc390f05839689376.jpg)
仕様書
仕様書(PDFが開きます)
GBP 600V CV単心アルミケーブル仕様書
GBP 3300V CV単心高圧アルミケーブル仕様書
GBP 6600V CV単心高圧アルミケーブル仕様書
アルミケーブルのメリット
アルミケーブルのメリット
- 01
![イメージ](https://www.gbp-global.com/ja/wp-content/uploads/2024/07/alcv_merit4.jpg)
軽量
銅に比べて軽量であり、ケーブルの搬入・設置作業が容易になり施工性の向上になります。当社標準の銅CVTケーブルに比べて、同一サイズで40%以上軽量化できます。
- 02
![イメージ](https://www.gbp-global.com/ja/wp-content/uploads/2024/07/alcv_merit5.jpg)
安定供給
価格が高騰している銅より、アルミが安価かつ市場価格が安定しているので、安定供給が出来ます。プロジェクト全体のコストを約30%削減することも期待できます。
- 03
![イメージ](https://www.gbp-global.com/ja/wp-content/uploads/2024/07/alcv_merit6.jpg)
盗難対策
銅に比べて市場価値が低いため、盗難の被害に遭いにくいです。盗難対策として、銅ケーブルをアルミケーブルに交換するケースも日本各所でどんどん増えています。
サイズについて
アルミケーブルは銅ケーブルと比較して導電率が低くなっています。銅導体CVケーブルと同等の性能を持たせるため、アルミケーブルの太さを増やすことが必要です。
※下記表は、空中および暗きょ布設の場合です。
ケーブル仕様比較表(AL-CVT)
横にスライドできます ▶︎
銅導体ケーブル(600Ⅴ CVT) | アルミ導体ケーブル(AL-CVT) | ||||
---|---|---|---|---|---|
公称断面積(mm²) | 外径 (約mm) | 許容電流 (A) | 公称断面積(mm²) | 外径 (約mm) | 許容電流 (A) |
8 | 3.6 | 62 | 14 | 4.4 | 64 |
14 | 4.4 | 86 | 22 | 5.5 | 88 |
22 | 24 | 110 | 38 | 28 | 120 |
38 | 28 | 155 | 60 | 33 | 160 |
60 | 33 | 210 | 100 | 41 | 225 |
100 | 41 | 290 | 150 | 47 | 295 |
150 | 47 | 380 | 200 | 55 | 365 |
250 | 60 | 420 | |||
200 | 55 | 465 | 325 | 66 | 500 |
250 | 60 | 535 | 400 | 72 | 575 |
325 | 66 | 635 | 500 | 78 | 670 |
基底温度 | 40℃ | ||||
導体温度 | 90℃ |

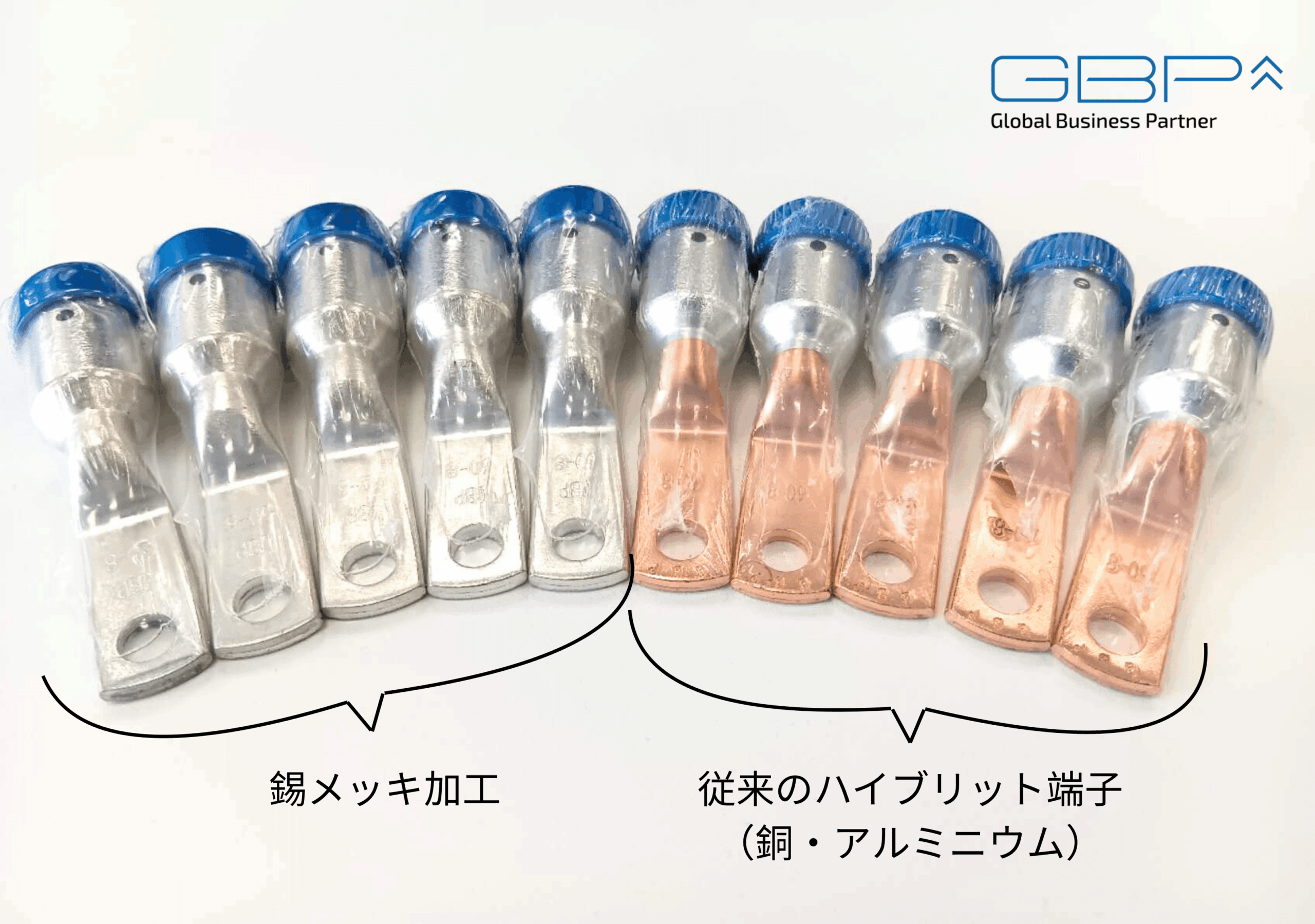

ハイブリッド端子
GBPは銅とアルミニウムの電線を接続するための端子も自社で開発・生産しています(銅とアルミニウムは電気的特性や熱膨張係数が異なるため、これらの材料を接続する際には特別な端子が必要)。低圧・高圧・特高圧(~35kV)ハイブリッド端子22~325SQを提供しています。アルミケーブルに合わせてご提案できますので、ぜひお申し付けください。
![イメージ](https://www.gbp-global.com/ja/wp-content/uploads/2024/08/GBP-Aluminum-Bronze-Compression-Connections.png)
銅アルミ合金端子の特徴
- 01
安全
銅とアルミニウムの電線を安全かつ効果的に接続でき、接触部分の発熱問題の解決にもなります。
- 02
腐食防止
接触部分の腐食を防ぐために、適切なコーティングや設計を施しています。
- 03
施工効率向上
銅ケーブル対応の端子台への接続は一つの端子で済むことができ、施工効率が向上します。
周辺部材と機器
ハイブリッド端子以外にも、下記関連部材と機器をGBP自社で開発生産して一式で提供します。
一社にまとめて依頼するメリットは、部材調達の効率化と、急遽足りなくなった場合の対応の速さが重要になります。
- 圧縮工具
- 6.6kV以上の高圧端末端子
- 埋設用FEP管
- アルミ線端子に対応するテープや絶縁材料など
- (その他も開発中、完成次第お知らせします)
![イメージ](https://www.gbp-global.com/ja/wp-content/uploads/2024/08/c15f9ac006c3ca58f62353b8389673f8-e1724720801750.jpg)
アルミケーブルを使用していることを記した盗難防止の看板もご用意しています。必要な言語、枚数、色をお伝えいただければ短納期で納品できる、ケーブルの盗難対策としてお気軽に導入いただけます。
![イメージ](https://www.gbp-global.com/ja/wp-content/uploads/2024/08/anti-crime-board4-e1724636592428.jpg)
施工について
アルミケーブルの接続、延線、端末上げに対して不安を感じている場合は、当社の経験豊富な技術者が各種のサポートを提供いたしますのでご安心ください。 GBPは建設業許可も持っており、アルミケーブル交換工事も承っています。
施工の参考動画も近日公開する予定です。
高評価される3つの理由
当社は日本企業として、長年にわたり自社でケーブルの設計、生産、認証および提供してきました。累計出荷実績は100万メートルに達し、その品質と信頼性は大手電力会社、官公庁、学校、病院などに広く認められています。
- 01
![イメージ](https://www.gbp-global.com/ja/wp-content/uploads/2024/06/quailty-e1717405553641.png)
安全・高品質
JIS基準に準拠して製造し、S-JET認証およびPSEマークを取得済(種類によって適用される基準と認証が異なります)
- 02
![イメージ](https://www.gbp-global.com/ja/wp-content/uploads/2024/06/afterservice-e1717405565344.png)
安心なサービス
自社製品は品質保険を備え、完璧なサービス体制を構築できています。アフターサービス体制も万全。
- 03
![イメージ](https://www.gbp-global.com/ja/wp-content/uploads/2024/06/supply-e1717405581970.png)
安定供給
国内外における多様な生産基盤と、強固な原材料調達網があり、安定した生産体制と迅速な納品を実現。
ご注文について
・最小発注メーター:100m
・発注単位は100mごと
・切断加工品の最低ロット:10m
・納期はご受注、ご入金確認後、最短で1ヶ月です。(在庫の場合は最短で3週間)
・商社からも購入可能です。商社情報はお問い合わせください。
よくある質問
- なぜアルミケーブルが注⽬されているでしょうか?
- アルミニウムは銅に比べて軽く、コストが低いため、大規模な電力配電システムではコスト削減が可能です。特に長距離の電線には、アルミニウムの方が経済的です。
- シースの色は指定して生産できますか?
- 当社では、指定された色でケーブルシースを製造することが可能です
- 仕様書ありますか?
- お問い合わせフォーム、または担当営業までご連絡ください。
- 実績どのくらいありますか?
- GBP提供する電線・電力ケーブルは毎月50万ぐらい安定的に出荷しています。官公庁、大手電力会社など大量の実績あります。
- 裁断サービスありますか?
- あります。見積り時にお申し付けください。
- 在庫はしていますか?
- 基本的に受注生産となります。
- 輸送方法
-
輸入:船便輸送
国内輸送:ウィング車一括納品
